東京大学大学院 航空宇宙工学専攻の平成24年流体力学（午後）について、出題内容や難易度、必要となる知識、過去問演習で押さえておきたいポイントを解説します。
本記事では、薄翼理論とフラップ付きの翼を題材として、渦による誘導速度、揚力係数、揚力傾斜、プレーンフラップ、ファウラーフラップなど、各設問の学習ポイントと効果的な復習方法を紹介します。
平成24年午後の出題概要
分野： 非圧縮性流体力学
主なテーマ： 薄翼理論、渦による誘導速度、揚力、揚力係数、揚力傾斜、プレーンフラップ、ファウラーフラップ
難易度： ★★★★☆
平成24年の流体力学（午後）は、薄翼理論を利用した平板翼の揚力の考察と、フラップ付きの翼の空力特性を題材とした問題です。
本問では、薄翼理論の基本的な考え方を理解したうえで、揚力係数や揚力傾斜を導出し、その考え方をフラップ付きの翼に応用する能力が求められます。
過去問演習に取り組む際には、前半の設問で利用した考え方が後半の設問にどのようにつながるのかを理解し、翼の形状やフラップの状態による空力特性の違いを整理しましょう。
この年度で押さえておきたい知識
薄翼理論と渦による誘導速度
薄翼理論は、薄い翼の周囲に形成される流れや揚力を考察するための理論です。
薄翼理論では、翼の周囲の流れを渦の分布などを利用して表現し、翼に作用する揚力を考察します。
その際には、渦によって誘起される速度と、翼の表面における流れの条件を理解することが重要です。
平成24年午後では、薄翼理論の基本的な考え方を利用する問題が出題されています。
過去問演習では、翼の周囲に配置された渦が流れにどのような影響を与えるのかを理解し、問題文で与えられた条件から必要な関係式を立式できるようにしておきましょう。
揚力係数と揚力傾斜
揚力係数は、翼に作用する揚力を無次元化した係数であり、翼の空力特性を評価する際に利用されます。
また、揚力傾斜は、迎角の変化に対して揚力係数がどのように変化するかを表す指標です。
これらの物理量を理解するためには、揚力と迎角の関係を整理しておくことが重要です。
平成24年午後では、揚力係数や揚力傾斜を考察する問題が出題されています。
過去問演習では、それぞれの物理量が何を表しているのかを説明できるようにするとともに、揚力係数と迎角の関係をグラフで表現する練習をしておきましょう。
プレーンフラップと翼の空力特性
プレーンフラップは、翼の後縁部分を可動させることで、翼の空力特性を変化させる装置です。
フラップを作動させると、翼の形状が変化するため、揚力係数と迎角の関係にも影響が生じます。
このような変化を理解するためには、通常の平板翼とフラップ付きの翼の違いを整理することが重要です。
平成24年午後では、プレーンフラップを備えた翼について、薄翼理論の考え方を応用する問題が出題されています。
過去問演習では、フラップの有無によって翼の形状がどのように変化するのかを図で整理し、その違いが空力特性にどのような影響を与えるのかを考えてみましょう。
ファウラーフラップと翼の形状変化
ファウラーフラップは、翼の後縁部分を後方に移動させながら展開する形式の高揚力装置です。
ファウラーフラップを展開すると、翼の形状や有効な翼面積などが変化するため、翼の空力特性にも影響します。
また、フラップが収納されている場合と展開されている場合では、翼の状態が異なります。
平成24年午後では、ファウラーフラップの収納時と展開時について、それぞれの揚力係数と迎角の関係を考察する問題が出題されています。
過去問演習では、二つの状態を図で整理し、それぞれの条件で翼の空力特性がどのように変化するのかを説明できるようにしておきましょう。
各設問から何を学ぶべきか
平成24年午後は、薄翼理論の基本的な考え方から始まり、平板翼の揚力特性を考察した後、プレーンフラップやファウラーフラップへの応用へと発展する構成となっています。
各設問の学習上のポイントをまとめました。
| 設問 | 学習上のチェックポイント |
|---|---|
| 第1問 | 薄翼理論における渦による誘導速度と、翼表面の流れの条件を理解できるか |
| 第2問 | 薄翼理論を利用して揚力係数を導出し、迎角との関係から揚力傾斜を考察できるか |
| 第3問 | 平板翼で利用した考え方を応用し、プレーンフラップ付きの翼の揚力特性を考察できるか |
| 第4問 | ファウラーフラップの収納時と展開時を比較し、揚力係数と迎角の関係をグラフで表現できるか |
第1問では、薄翼理論の基本的な考え方を理解し、渦による誘導速度と翼表面の流れの条件を適切に扱う能力が求められます。
第2問では、前問の考え方を利用して揚力係数を導出し、迎角との関係から揚力傾斜を考察する能力が求められます。
第3問では、通常の平板翼で利用した考え方を、プレーンフラップ付きの翼に応用する能力が求められます。
第4問では、ファウラーフラップの収納時と展開時を比較し、それぞれの揚力係数と迎角の関係を考察する能力が求められます。
過去問演習では、個々の設問を独立して解くだけでなく、第1問と第2問で学んだ考え方を、第3問と第4問にどのように応用するのかを意識しましょう。
フラップの役割
今回の問題ではフラップが取り上げられたので、このフラップの仕組みと役割について少し触れておきたいと思います。

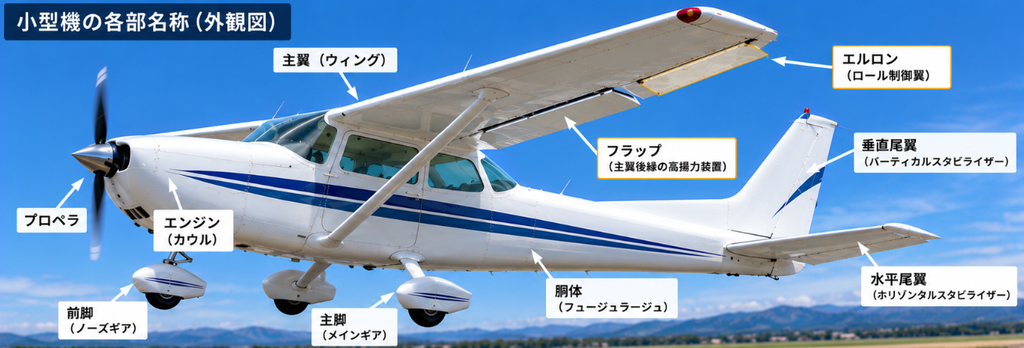

まず、小型機を例にフラップとその他の主要部品が飛行機のどの部分についているのかを示したいと思います。
図の通り、フラップは主翼部分についている装置ですね。エルロンの横についています。大型の旅客機でもフラップの取り付け位置は同じです。
では次に、そもそも皆さんはこのフラップがどのような役割をしているのかご存じでしょうか？
フラップの役割は大きく分けると以下の2点です。
- 揚力の増加
フラップを展開することで(フラップの種類にもよりますが)翼の反り具合や表面積を増加させることで揚力を確保しやすくします。
2. 減速効果
いくつかの要因がありますが、フラップを展開することで形状抗力と誘導抗力が増すため、結果としてこの抗力が機体を減速させることとなります。
これらの効果は機体を離着陸させる際に用います。
離陸時は機体の速度がまだ遅いので、低速でも安定して機体を飛行させるために揚力をできるだけ大きく確保する必要があります。そのため、フラップを展開して揚力の確保をします。
ただし、フラップを大きく展開すると抗力も増加するため、離陸時には揚力の増加と抗力の増加のバランスを考慮する必要があります。そのため、一般的に離陸時のフラップ展開角度は、着陸時よりも小さく設定されます。
一方、着陸時には、機体の速度を落としながらも、安定して飛行するために必要な揚力を確保する必要があります。
そのため、フラップを大きく展開して最大揚力係数を増加させ、低速でも飛行できるようにします。また、フラップの展開によって抗力も増加するため、着陸進入時の減速や降下角の調整にも役立ちます。
着陸できる滑走路の距離は有限であるため、着陸後には車輪のブレーキやスポイラーなども利用して、機体を減速させます。
なお、巡行時はフラップを展開しても抗力が発生して燃費が悪くなるだけなので、フラップの展開はしません。
今回題材となったプレーンフラップとファウラーフラップですが、前者は主に小型機に適用させることが多く、後者は大型の旅客機などに使われることが多いです。
プレーンフラップは構造が単純で、軽量化や整備のしやすさという利点があります。そのため、構造の簡素化やコストの抑制が重視される小型機などで採用されています。
一方、ファウラーフラップは構造が複雑で重量が増加しやすいものの、展開時に翼面積や翼の反りを増加させることができ、高い揚力増加効果を得られます。そのため、低速時に大きな揚力が必要となる大型旅客機などで広く採用されています。
プレーンフラップとファウラーフラップの主な違いは下記のとおりです。
| 項目 | プレーンフラップ | ファウラーフラップ |
|---|---|---|
| 主な動き | 下方に回転（ヒンジで上下） | 後方へスライドしながら下方へ移動 |
| 翼面積の変化 | 変化しない（そのまま） | 大きくなる（後ろに伸びる） |
| 構造・重さ | 単純・軽量 | 複雑・重い |
| 主な用途 | 小型機 | 大型機・旅客機 |
一口にフラップと言っても様々なタイプのものがあります。今回は問題の題材として取り上げられたプレーンフラップとファウラーフラップについて補足をしましたが、是非読者の皆様は他のフラップについても調べて理解を深めてもらえればと思います。
他年度の過去問との関連
平成24年午後で扱う薄翼理論や揚力係数について理解を深めるには、翼周りの流れを異なる観点から考察する問題と合わせて演習することをおすすめします。
翼周りの流れと圧力分布を復習したい場合
平成19年午前では、非圧縮性ポテンシャル流れの中に置かれた二次元翼を題材として、翼周りの静圧分布を考察する問題が出題されています。
平成24年午後とは解析方法が異なりますが、翼周りの流れと揚力に関係する物理現象を理解するという点では共通しています。
両年度を合わせて演習することで、翼周りの流速や圧力、揚力の関係について理解を深めることができます。
翼周りの流線と流体の運動を復習したい場合
平成26年午前では、流線曲率の定理を題材として、流体の運動方程式を流線の接線方向と法線方向に分解する問題が出題されています。
平成24年午後とは扱う理論が異なりますが、翼周りの流れを物理的に理解するという点では関連しています。
両年度を比較することで、翼の周囲の流れを異なる理論から考察する練習になります。
平成24年午後で苦戦した場合の復習ポイント
薄翼理論の基本的な考え方を理解できなかった場合
第1問で苦戦した場合は、薄翼理論と渦による誘導速度について復習しましょう。
特に、渦が流れに与える影響や、翼表面で満たすべき流れの条件を整理することが重要です。
問題文の図を参考にしながら、翼の周囲に生じる流れを自分で描き、渦による誘導速度の向きや意味を確認してみましょう。
また、薄翼理論で利用する仮定についても復習し、どのような条件で理論を適用できるのかを説明できるようにしておきましょう。
揚力係数や揚力傾斜を導出できなかった場合
第2問で苦戦した場合は、揚力と循環の関係や、揚力係数、揚力傾斜について復習しましょう。
特に、揚力係数と迎角の関係を整理し、揚力傾斜が何を表しているのかを理解することが重要です。
また、前問で得られた関係式をどのように利用するのかを確認しましょう。
過去問演習では、関係式を導出するだけでなく、得られた結果が翼の空力特性について何を表しているのかを説明する練習をしておきましょう。
プレーンフラップへの応用ができなかった場合
第3問で苦戦した場合は、プレーンフラップの基本的な構造と、フラップの作動による翼形状の変化について復習しましょう。
特に、通常の平板翼とフラップ付きの翼の共通点と相違点を整理することが重要です。
また、第2問で利用した考え方を確認し、どの部分を応用できるのかを考えてみましょう。
参考書などの図を利用してフラップの作動前後の形状を比較し、それぞれの翼について揚力特性を考察する練習をしておきましょう。
ファウラーフラップの考察ができなかった場合
第4問で苦戦した場合は、ファウラーフラップの構造や作動方法について復習しましょう。
特に、フラップが収納されている場合と展開されている場合で、翼の形状や空力特性がどのように異なるのかを整理することが重要です。
また、第2問と第3問で利用した考え方を確認し、それぞれの状態にどのように応用できるのかを考えてみましょう。
過去問演習では、揚力係数と迎角の関係をグラフで表現し、それぞれの状態における違いを説明できるようにしておくことをおすすめします。
詳細な解答解説について
本記事では、平成24年午後の流体力学について、出題内容や必要となる知識、各設問の学習ポイント、効果的な復習方法を中心に解説しました。
各設問の詳細な解答、数式の展開、計算過程については、流体力学の過去問解答解説教材に収録しています。
